Гранично рівномірно розподілене навантаження на профнастил – несуча здатність
Несуча здатність – максимально допустиме навантаження на будівельні конструкції, коли останні не втрачають своїх властивостей, зберігаючи деформаційну стійкість.
Залежно від сфери застосування, розрізняють профільовані настили для покриттів, для перекриттів та виготовлення стінових огорож.
Шляхом профілювання високоміцної сталі надається необхідна жорсткість і деформаційна стійкість, що забезпечують високий рівень несучої здатності: чим вищий гофр і товстіша сталь, тим вищий рівень максимально допустимого навантаження.
При виборі профнастилу для покрівельного покриття та стінових огорож цей показник має вирішальне значення. Варто пам’ятати, що існує кілька видів розрахункових навантажень на профнастил:
- Вітрова;
- Снігова;
- Власна вага (для покриттів)
Характеристики несучого профнастилу
Несучий профнастил – вид профільованого листового матеріалу, що відрізняється високою міцністю, деформаційною стійкістю. Має високий гофр, додаткові ребра жорсткості. Застосовується в покрівельних та загальнобудівельних роботах для виготовлення незнімної опалубки, листової арматури тощо. Несучий лист може володіти цинковим і декоративно-захисним полімерним покриттям.
Розрахунок несучої здатності профнастилу

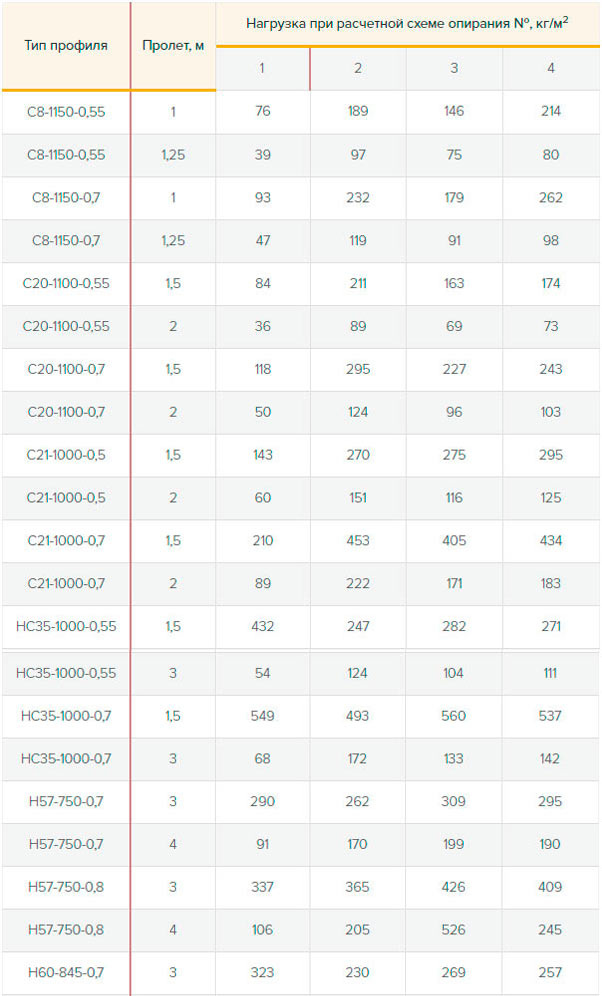

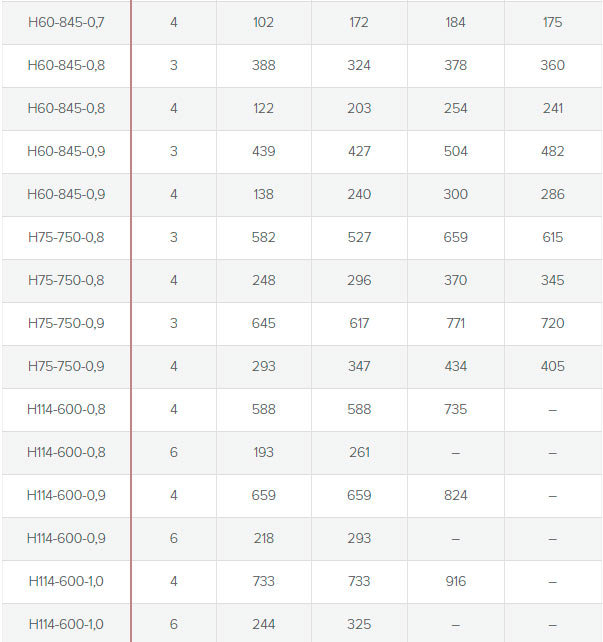

Несуча здатність профлиста визначається допустимими навантаженнями, які матеріал може витримати без прояву незворотних наслідків: деформація, розрив тощо. Нижче в таблиці наведено довідкові величини для популярних стінових, універсальних та несучих марок.
Важливо! Межа максимально допустимого навантаження залежить від власних властивостей профнастилу, а й від схеми укладання і кроку опор (прольоту).
Найбільш популярні схеми укладання:
- Однопрольотна
- Двухпрольотна
- Трехпрольотна
- Четырехпрольотна
Крок опор може становити від 1 до 6 метрів при ширині крайньої опори – не менше 40 мм та середніх – не менше 80 мм

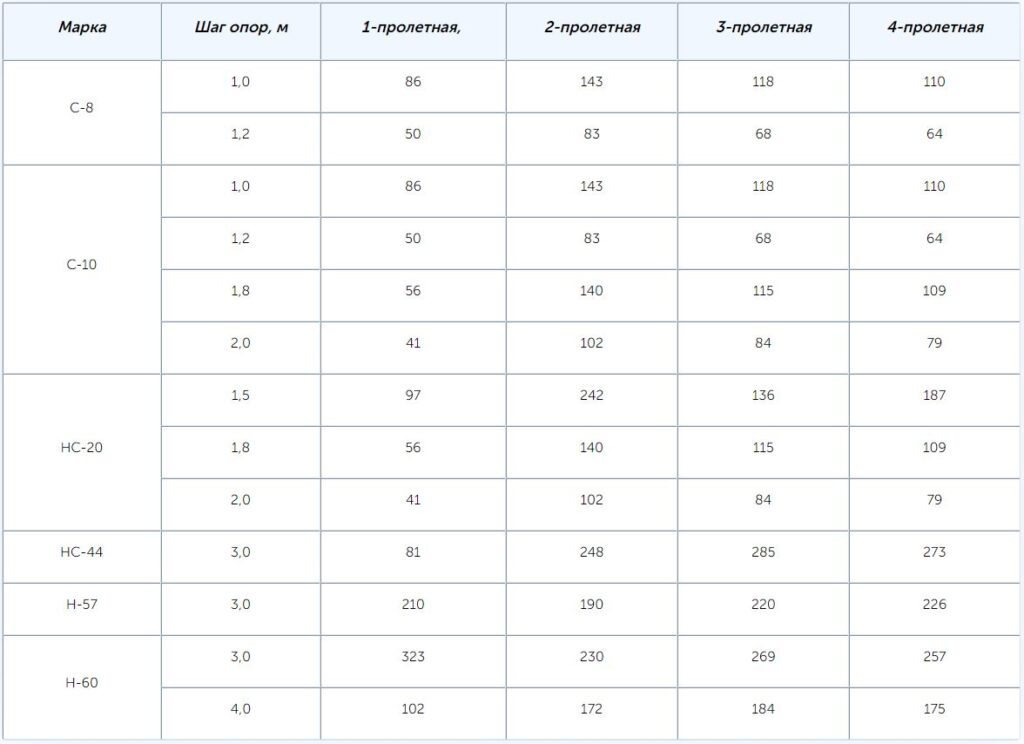

Граничні рівномірно розподілені навантаження на профнастил
У таблиці наведено довідкові значення в кг/м.кв для сталі мінімально допустимої товщини (0,6мм) . Для розрахунку навантаження у разі профілювання інших товщин табличне значення множать на співвідношення товщини сталі в таблиці і товщини сталі профлиста для якого здійснюється розрахунок.
